 产品简介

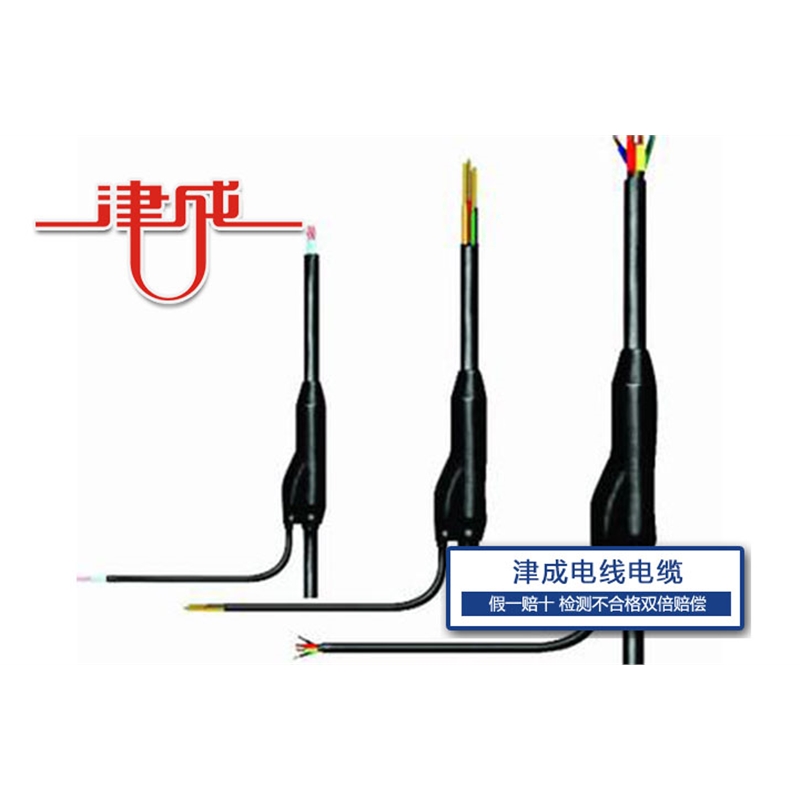

预制分支电缆是通过的设备和特殊的生产工艺在主电缆上预先设置若干分支电缆后形成的新一代电线电缆产品。具有供电安全可靠,安装方便免维护,综合成本低且较为美观的特点。津成电线电缆有限公司生产的预制分支电缆FD系列主要适用于额定电压0.6/1KV及以下中高层建筑的供电干线,以取代目前我国仍普遍采用的封闭母线槽。可广泛应用于工厂、商场、住宅小区、办公大楼、矿井等配电系统,以及桥梁、隧道、公路、机场的照明系统。本产品以VV型或YJV型塑料绝缘电力电缆作为主电缆和分支电缆,结构形式以单芯单分支为主,同时有单芯多分支、多芯多分支供选择。根据用户需要也可生产阻燃、耐火、低烟低卤、低烟无卤等特殊性能的预制分支电缆产品。

执行标准

参照GB/T12706《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆》标准的相关条款及企业标准。

预制分支电缆的主要优点

具有优良的供电可靠性

1.    主电缆导体连续无接头,减少了故障点;

2.    分支接头在工厂集中生产,质量控制严格,并具有完善的质量保证体系,解决了现场制作分支接头工艺难度大,质量难控制的困扰。

3.    分地接头的结构合理,采用工艺生产,分支接头接触电阻小,有额一电流下不会发生集中发热现象,提高了运行质量及使用寿命。



明显降低配电成本

1.    预制分支电缆系统由预制分支电缆、支架、线夹、吊头横担组成,与使用母线槽相比,明显降低工程造价,正常运行的预制分支电缆系统不需要额外的维护保养;

2.    安装简便灵活;

3.    分支接并没有可根据需要任意设定分支位置。



优良的抗震性、气密性、防水性及其它特性

1..优良的抗震性,一般的机械连接母线槽接头,在墙体受震动后会发生松动,而预制分支电缆不会受到影响,特别在通过建筑沉降缝时不需措施;

2.良好的气密性和防水性,能在潮湿的环境中正常供电,也能露天或埋地敷设;

3.根据不同老板娘,可生产具有阻燃、耐火、低烟低卤、低烟无卤等特性的预制分地电缆。

主要技术特性

1.    绝缘电阻≥200MΩ

2.    绝缘耐压≥3.5KV/5min;

3.    预分支电缆接头面接触电阻与等长的分支电缆的基准电阻之比小于1.2;

4.    接头短路强度大,短路后接触电阻比率的弯化率小于0.2;

5.    良好的气密性和防水性,浸入水中绝缘电阻和绝缘耐压符合第1,2条要求;

6.    VV型电缆的工作温度为70℃,YJV型电缆的工作温度为90℃;

7.    具有优良的耐腐蚀性,能低抗油、酸和有机溶剂的腐蚀;

8.    主电缆和分支电缆的其它性能符合GB12706标准的相关规定。

主要型号、名称及规格



 号

   称

FD-YJV

铜芯交联聚乙烯绝缘聚氯乙烯护套预制分支电缆

FD-VV

铜芯聚氯乙烯绝缘聚氯乙烯护套预制分支电缆

FD-YJV-ZR

铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃预制分支电缆

FD-VV-ZR

铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃预制分支电缆

FD-YJV-NH

铜芯交联聚乙烯绝缘聚氯乙烯护套耐火预制分支电缆

FD-VV-NH

铜芯聚氯乙烯绝缘聚氯乙烯护套耐火预制分支电缆

FD-VV-DL

铜芯聚氯乙烯绝缘聚氯乙烯护套低烟低卤阻燃预制分支电缆

FD-YJY-WL

铜芯交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃预制分支电缆

规格:单芯型预制分支电缆的规格为:主电缆10mm2-800mm2,分支电缆6mm2-300mm2

多芯型预制分支电缆的规格为:主电缆10mm2-300mm2,分支电缆6mm2-150mm2

无特别说明,分支电缆与主电缆为同型号电缆;
